Stogodišnja Zagonetka Ojačane Gume Rešena: Zašto "Carbon Black" Povećava Krutost

Guma deluje obična sve dok se ne pokvari — drži vazduh u pneumaticima, zaptiva opremu u elektranama, prigušuje vibracije u industriji i sprečava kapanje baštenskih creva. Već gotovo sto godina inženjeri koriste ojačanu gumu sa sitnim dodatcima (najčešće carbon black) da bi poboljšali izdržljivost i krutost, ali osnovno pitanje je ostalo: zašto male čestice čine meku gumu značajno čvršćom?

Novo objašnjenje iz simulacija

Tim sa University of South Florida, predvođen profesorom Davidom Simmonsom, izveo je oko 1.500 simulacija molekulske dinamike i došao do najjasnijeg dosadašnjeg odgovora. Glavni zaključak nije da jedna stara teorija objašnjava sve, već da nekoliko efekata deluje zajedno — a najvažniji je mehanički nesklad u promeni zapremine materijala.

University of South Florida engineering Professor David Simmons. (CREDIT: USF)

Uloga Poissonovog koeficijenta

Ključ je u Poissonovom koeficijentu, koji opisuje kako materijal postaje tanji kad se rasteže. Normalna guma se prilikom istezanja sužava tako da joj zapremina ostaje gotovo konstantna. Dodavanje čestica menja taj odgovor: čestice deluju kao unutrašnji oslonci koji sprečavaju uobičajeno suženje.

Rezultat: guma se produžava, ali se ne sužava dovoljno — zato bi, da bi zadržala geometriju, morala povećati zapreminu. Pošto guma snažno prkosi promeni zapremine, to stvara velik otpor i naglo podiže krutost.

Šta to praktično znači

Simplifikovano, materijal se "boreći sam sa sobom" čini mnogo čvršćim. Starije teorije — povezivanje čestica u mreže, lepljive površinske interakcije ili prosto popunjavanje prostora — nisu pogrešne: sve doprinose, ali ulaze u širu sliku u kojoj dominira nesklad povezan sa zapreminom.

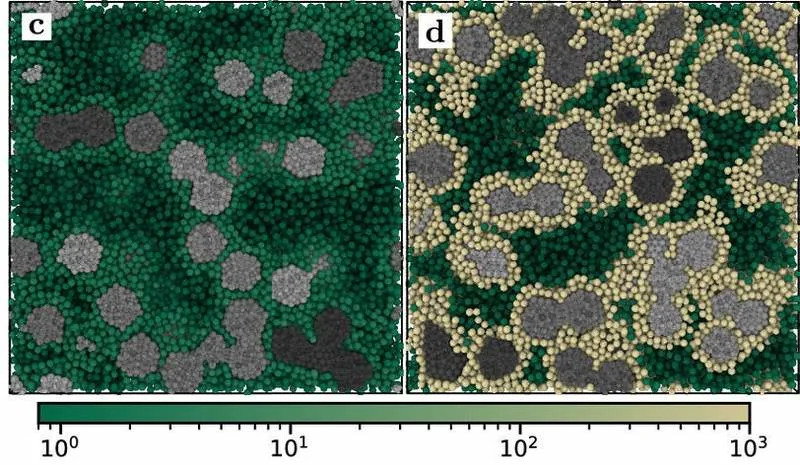

(C) Initial configuration for Nₚ = 7, 75 PHR, and εₚF = 1. (D) Same as (C) but with εₚF = 3. Distinct filler clusters are shown in shades of gray; elastomer beads are color-mapped by relaxation time according to the color bar below (C) and (D). (CREDIT: PNAS)

Stakleni slojevi pri niskim deformacijama

Simulacije su takođe otkrile da pri vrlo malim deformacijama (ispod ~2%) i pri jakim interakcijama polimer–čestica nastaju tzv. stakleni omotači oko nanodelića. Lokalni polimerski fragmenti usporavaju se i ponašaju skoro kao staklo; ti slojevi mogu se preklapati i formirati mostove između čestica.

Ti stakleni mostovi daju karakterističan odgovor: ultra-nisko-naprezanje praćeno oštrim omekšavanjem. Ipak, iznad vrlo malih naprezanja glavni izvor krutosti i dalje ostaje pomenuti Poissonov nesklad. Stakleni mostovi pretežno pojačavaju lokalne efekte i modifikuju ponašanje pri niskim deformacijama.

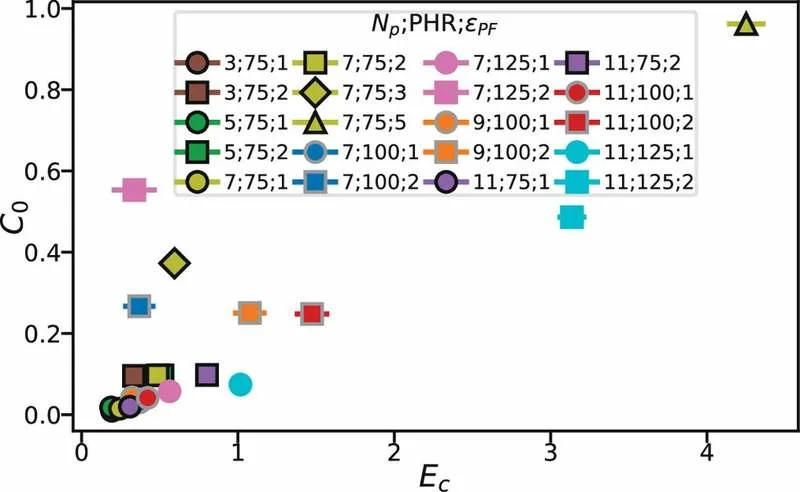

Intercept extrapolated from the rubbery modulus at 5.5% strain vs. rubbery modulus at 5.5% strain. All scatter point error bars are SE from 100 replicates and are generally smaller than data points. (CREDIT: PNAS)

Implikacije za dizajn i primenu

Razumevanje dominantnog mehanizma otvara put racionalnijem inženjerskom pristupu: umesto isključivo metodom pokušaja i greške pri izboru tipova carbon black ili silika, moguće je ciljano birati strukturu čestica, udelo punila i jačinu međudelovanja kako bi se odvojeno podešavali gumeni modul i niskonaprezno ponašanje.

To je posebno važno za pneumatik industriju gde se nastoji optimizovati "Magic Triangle" — potrošnja goriva, prianjanje i izdržljivost — kao i za kritične primene u energetici, vazduhoplovstvu i industriji gde kvar gumenih delova može imati ozbiljne posledice.

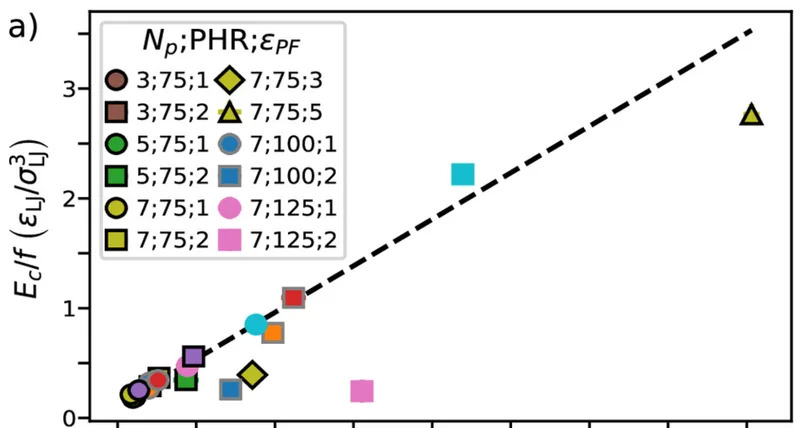

Normalized Young’s modulus E_c/f vs. Poisson’s ratio mismatch 2(ν_e − ν_c), all computed at a strain of 5.5%. (CREDIT: PNAS)

Ograničenja i budući pravci

Studija se fokusirala na niskonaprezno ojačanje i zasnovana je na simulacijama, što znači da su potrebne dodatne eksperimentalne potvrde i skaliranje ka industrijskim uslovima. Autori takođe ukazuju na moguće sekundarne efekte, poput promena efektivne gustine međuspoja (crosslink density), koje zahtevaju dalja istraživanja.

Rezultati su objavljeni u časopisu PNAS i predstavljaju važan korak ka efikasnijem i sigurnijem dizajnu ojačanih gumomaterijala.
